Container Orchestration and Misc¶

上一份報告說明 Container 的價值和建構邏輯。而 Docker 不僅作為包裝應用程式的工具，也幫我們管理 Container。

但是仍有一些狀況需要解決：

• 如何做 Scaling，單一或多台機器
• Load Balance
• Health Check and Replacement
• 多服務間的溝通，docker-compose 僅能在單一台機器下協助溝通
• 新版本的應用程式如何無縫接軌

這時便需要一個調度容器（Container）的工具。

Kubernetes¶

Kubernetes 可以解決上述提到的問題。接下來會先簡單介紹其中各名詞代表的意義，然後再實作，這樣對於實作時操作的各個指令就會比較有感。

單位¶

以下將逐一介紹 Kubernetes 的基本單位。

• Container
• Volume
• Pod
• Node
• Master
• Cluster

Container¶

管理容器化的應用程式，除了 Docker 外，上一份報告提到的 rkt 也是允許的應用程式。

Volume¶

和 Host 的 filesystem 做連接的服務，對 Container 提供資料存取的地方。

Pod¶

用來包裝 Container 和 Volume 的單位，一個 Pod 會被分配到一個 IP。若 Pod 中含有多的 Container 的話，各個 Container 會共用該組 IP。

有上述三個單位可以畫出一個圖：

Node¶

如同 Docker 管理 Container 一般，Node 就是管理 Pod 的單位。 一個 Node 底下需要一些輔助工具來幫助管理各個 Pod 和 Container：

• Kubernetes Daemon（稱作 Kubelet）
• Container Daemon（如：Docker）
• Network Proxy（稱作 Kube Proxy）

Master¶

用來管理 Node，並對外開放 API，提供途徑去操作各個 Node。 如：開發者可以通過 kubectl 透過 Master 去操作各個 Node。 （類似於 Docker CLI 透過 Daemon 去操作各個 Container）

Cluster¶

一組由 Master 和多個 Node 組成的群組。

完整概略圖¶

概念¶

每次呼叫 Master 做事情，事實上就是指定一個 Cluster 應該有的狀態，如：

我希望某某 Node 裡面有 10 個版本 2 的 Pod。

此時 Kubernetes 就會針對該狀態開始做事，不管是降低、升高數量或升降版本的操作都是由 Kubernetes 去執行。

此處包括執行邏輯，例如預期 10 個 Pod，現有 4 個，需增加 6 個，此處的 6 個就是 Kubernetes 自行去計算出的數字。

接下來會介紹幾個在本次實作會應用到的觀念。

• Deployment
• Selector
• Label
• Scheduler
• Controller
• ReplicaSet
• Probe

Deployment¶

用來表達部署時欲達成的狀態，通常是最常接觸的工具。

狀態可能包括數量、版本等。

Selector¶

用來指定特定 Pod 的條件，例如：有高運算需求的就會要求有 machine:physical 這個 Label 的 Pod。

Label¶

用來幫 Node 和 Pod 貼標籤，以 Node.js 為例：

• platform:node
• playform-version:v14
• machine:physical
• kernel:3.16
• app:web-api app:recipe-api

Label 不必唯一，你可以重複設定一樣的 key，如：platform:node、platform:alpine

Scheduler¶

Kubernetes 會測試現有環境（如 CPU/Memory）是否適合添加 Pod。若無，則等待。

預設做 Scheduling 的工具為 kube-scheduler。

Controller¶

用來控制 Kubernetes 各種狀態的控制器，通常開發者不會直接接觸。

ReplicaSet¶

除了 ReplicaSet 外，根據需求還有其他種類的群組，如：

• StatefulSet 是可以提供狀態儲存的群組。

Stateful 的應用程式在這幾次報告都不會討論，因為對於需要儲存狀態的應用程式，其建構、部署的策略是另一項領域。

Probe¶

用來做 Health Check。

• Ingress
• Service

Service¶

如同 Docker 會決定哪一個 Container 有對外的 port 一樣，Service 也會利用 Selector 決定哪一個 Pod 是可以對外的。 類似於 reverse-proxy 般，決定外部哪些請求可以送進 Pod 裏面。

在前幾次報告中常常提到 service，其代表的意義是服務或應用程式，有別於此處提到的 Service

Ingress¶

管理 Cluster 外部的請求。

Alternatives¶

由上述可知，Kubernetes 擁有非常豐富的功能，並且可以透過多種方式達成同一個目的（例如 dev/stg 的環境分割）。這裡也並未完全涵蓋 Kubernetes 的概念（例如以 etcd 做儲存的演算法）

Apache Mesos 和 Apache Marathon 的組合能達到類似 Kubernetes 的功能。 Docker Swarm 是 Docker 原生的容器化調度工具，但 Docker 已經捨棄並改採和 Kubernetes 的兼容了。

minikube¶

為了簡化實作上需要做的設定，本次實作會透過 minikube 來操作。minikube 是一個簡化版的 Kubernetes，他減少很多功能的設定，讓使用者可以快速開始實作，並且把 Master/Node 融合再一起。

• 確認 kubectl 的安裝：kubectl version --client

brew install kubernetes-cli

• 確認 minikube 的安裝：minikube version

brew install minikube

kubectl¶

• 啟動

$ minikube start
😄  minikube v1.20.0 on Darwin 11.4
🎉  minikube 1.22.0 is available! Download it: https://github.com/kubernetes/minikube/releases/tag/v1.22.0
✨  Using the hyperkit driver based on existing profile
💡  To disable this notice, run: 'minikube config set WantUpdateNotification false'

👍  Starting control plane node minikube in cluster minikube
🔄  Restarting existing hyperkit VM for "minikube" ...
🐳  Preparing Kubernetes v1.20.2 on Docker 20.10.6 ...
🔎  Verifying Kubernetes components...
    ▪ Using image k8s.gcr.io/ingress-nginx/controller:v0.44.0
    ▪ Using image kubernetesui/dashboard:v2.1.0
    ▪ Using image docker.io/jettech/kube-webhook-certgen:v1.5.1
    ▪ Using image kubernetesui/metrics-scraper:v1.0.4
    ▪ Using image gcr.io/k8s-minikube/storage-provisioner:v5
    ▪ Using image docker.io/jettech/kube-webhook-certgen:v1.5.1
🔎  Verifying ingress addon...
🌟  Enabled addons: storage-provisioner, default-storageclass, ingress, dashboard
🏄  Done! kubectl is now configured to use "minikube" cluster and "default" namespace by default

• 查看現有 Pods

$ kubectl get pods
No resources found in default namespace.

因為預設使用 default namespace

• 查看所有 namespace

$ kubectl get namespace
NAME                   STATUS   AGE
default                Active   48d
ingress-nginx          Active   48d
kube-node-lease        Active   48d
kube-public            Active   48d
kube-system            Active   48d
kubernetes-dashboard   Active   48d

• 查看系統的 Pods

$ kubectl get pods --namespace=kube-system
NAME                               READY   STATUS    RESTARTS   AGE
coredns-74ff55c5b-sq5jt            1/1     Running   1          48d
etcd-minikube                      1/1     Running   1          48d
kube-apiserver-minikube            1/1     Running   1          48d
kube-controller-manager-minikube   1/1     Running   1          48d
kube-proxy-vslx5                   1/1     Running   1          48d
kube-scheduler-minikube            1/1     Running   1          48d
storage-provisioner                1/1     Running   2          48d

• 查看 Node

$ kubectl get nodes
NAME       STATUS   ROLES                  AGE   VERSION
minikube   Ready    control-plane,master   48d   v1.20.2

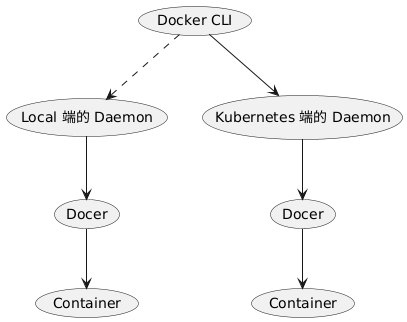

• 使用 minikube 的 Docker daemon

1. 先查看現有 Docker process list：docker ps

2. 再套用 minikube 的 Docker daemon eval $(minikube -p minikube docker-env)

   ```bash $ minikube -p minikube docker-env export DOCKER_TLS_VERIFY="1" export DOCKER_HOST="tcp://192.168.64.2:2376" export DOCKER_CERT_PATH="/Users/evan.lu/.minikube/certs" export MINIKUBE_ACTIVE_DOCKERD="minikube"

   # To point your shell to minikube's docker-daemon, run: # eval $(minikube -p minikube docker-env) ```

3. 再一次呼叫 docker ps

$ docker ps
CONTAINER ID   IMAGE                  COMMAND                  CREATED          STATUS          PORTS                                                                      NAMES
c3a17f71f9f9   435df390f367           "/usr/bin/dumb-init …"   35 minutes ago   Up 35 minutes                                                                              k8s_controller_ingress-nginx-controller-5d88495688-ljjlx_ingress-nginx_44335178-30e5-4dc5-a481-7980627f281d_1
825f8d008c8f   86262685d9ab           "/metrics-sidecar"       35 minutes ago   Up 35 minutes                                                                              k8s_dashboard-metrics-scraper_dashboard-metrics-scraper-f6647bd8c-zbbkd_kubernetes-dashboard_13929488-084b-407c-9339-1b6b7b7feb2d_1
8258d336d0d1   6e38f40d628d           "/storage-provisioner"   35 minutes ago   Up 35 minutes                                                                              k8s_storage-provisioner_storage-provisioner_kube-system_182b3e9c-2cd2-429f-aa0f-3103f916f32a_2
9edd75250040   9a07b5b4bfac           "/dashboard --insecu…"   35 minutes ago   Up 35 minutes                                                                              k8s_kubernetes-dashboard_kubernetes-dashboard-968bcb79-4l99k_kubernetes-dashboard_5cfcc5ce-7fb2-4304-baa1-6bf491e71469_1
c53e01b79ee7   k8s.gcr.io/pause:3.2   "/pause"                 35 minutes ago   Up 35 minutes   0.0.0.0:80->80/tcp, :::80->80/tcp, 0.0.0.0:443->443/tcp, :::443->443/tcp   k8s_POD_ingress-nginx-controller-5d88495688-ljjlx_ingress-nginx_44335178-30e5-4dc5-a481-7980627f281d_1
72d0bf46751a   k8s.gcr.io/pause:3.2   "/pause"                 35 minutes ago   Up 35 minutes                                                                              k8s_POD_storage-provisioner_kube-system_182b3e9c-2cd2-429f-aa0f-3103f916f32a_1
b5ef7f9450a2   43154ddb57a8           "/usr/local/bin/kube…"   35 minutes ago   Up 35 minutes                                                                              k8s_kube-proxy_kube-proxy-vslx5_kube-system_e9319a11-d048-41ed-8cb1-92a0a17d67b5_1
0cb200215df8   bfe3a36ebd25           "/coredns -conf /etc…"   35 minutes ago   Up 35 minutes                                                                              k8s_coredns_coredns-74ff55c5b-sq5jt_kube-system_8f238e64-e20d-4899-8a46-96d783fa8250_1
7ffd1a33f25c   k8s.gcr.io/pause:3.2   "/pause"                 35 minutes ago   Up 35 minutes                                                                              k8s_POD_dashboard-metrics-scraper-f6647bd8c-zbbkd_kubernetes-dashboard_13929488-084b-407c-9339-1b6b7b7feb2d_1
b589a1d27625   k8s.gcr.io/pause:3.2   "/pause"                 35 minutes ago   Up 35 minutes                                                                              k8s_POD_kubernetes-dashboard-968bcb79-4l99k_kubernetes-dashboard_5cfcc5ce-7fb2-4304-baa1-6bf491e71469_1
809d46696a2e   k8s.gcr.io/pause:3.2   "/pause"                 35 minutes ago   Up 35 minutes                                                                              k8s_POD_kube-proxy-vslx5_kube-system_e9319a11-d048-41ed-8cb1-92a0a17d67b5_1
a6e5be9a3bb9   k8s.gcr.io/pause:3.2   "/pause"                 35 minutes ago   Up 35 minutes                                                                              k8s_POD_coredns-74ff55c5b-sq5jt_kube-system_8f238e64-e20d-4899-8a46-96d783fa8250_1
41d81fb8bbd9   0369cf4303ff           "etcd --advertise-cl…"   35 minutes ago   Up 35 minutes                                                                              k8s_etcd_etcd-minikube_kube-system_cf26ec9554c6f440822285b6ff9668f3_1
c7a6eca2d3f9   ed2c44fbdd78           "kube-scheduler --au…"   35 minutes ago   Up 35 minutes                                                                              k8s_kube-scheduler_kube-scheduler-minikube_kube-system_6b4a0ee8b3d15a1c2e47c15d32e6eb0d_1
3e9a5a9df7da   a27166429d98           "kube-controller-man…"   35 minutes ago   Up 35 minutes                                                                              k8s_kube-controller-manager_kube-controller-manager-minikube_kube-system_474c55dfb64741cc485e46b6bb9f2dc0_1
dcbf747b8975   a8c2fdb8bf76           "kube-apiserver --ad…"   35 minutes ago   Up 35 minutes                                                                              k8s_kube-apiserver_kube-apiserver-minikube_kube-system_0a7845e36bfd593e2ff9a027038089d3_1
ac54b241757d   k8s.gcr.io/pause:3.2   "/pause"                 35 minutes ago   Up 35 minutes                                                                              k8s_POD_kube-scheduler-minikube_kube-system_6b4a0ee8b3d15a1c2e47c15d32e6eb0d_1
6a91f7f8e57c   k8s.gcr.io/pause:3.2   "/pause"                 35 minutes ago   Up 35 minutes                                                                              k8s_POD_kube-controller-manager-minikube_kube-system_474c55dfb64741cc485e46b6bb9f2dc0_1
495996cf491c   k8s.gcr.io/pause:3.2   "/pause"                 35 minutes ago   Up 35 minutes                                                                              k8s_POD_kube-apiserver-minikube_kube-system_0a7845e36bfd593e2ff9a027038089d3_1
6ea9c36a7ff8   k8s.gcr.io/pause:3.2   "/pause"                 35 minutes ago   Up 35 minutes                                                                              k8s_POD_etcd-minikube_kube-system_cf26ec9554c6f440822285b6ff9668f3_1

Dashboard¶

有一個 UI 介面會讓你對 Kubernetes 更了解

$ minikube dashboard
🤔  Verifying dashboard health ...
🚀  Launching proxy ...
🤔  Verifying proxy health ...
🎉  Opening http://127.0.0.1:56616/api/v1/namespaces/kubernetes-dashboard/services/http:kubernetes-dashboard:/proxy/ in your default browser...

minikube 很適合用來做 local 端測試或教學，但是對於線上環境，仍建議直接安裝 Kubernetes。

部署應用程式¶

目標：

開始部署應用程式之前，先把應用程式用 image 包裝好。

應用程式¶

必須使用 minikube 的 Docker 建置 image。

eval $(minikube -p minikube docker-env)
docker build . -t recipe-api:latest

部署¶

分別部署應用程式和 Service

應用程式¶

使用設定檔來部署應用程式。

這裡不細講設定檔各行意義，僅概述。 web-deployment、recipe-deployment

• 定義 Pod 和 Label
• 透過 Selector 決定 scaling 要使用哪一些 Pod
• 要求達到的狀態。以此設定檔為例：長到 3/5 個 Pods
• Container 設定。版本、port 和 health-check

套用至 minikube：

kubectl apply -f minikube/recipe-deployment.yml

這時可以看看是否都啟動成功

$ kubectl get deployment
NAME         READY   UP-TO-DATE   AVAILABLE   AGE
recipe-api   5/5     5            5           19h
web-api      3/3     3            3           18h

Service¶

使用設定檔來部署 Service。

在 web-service 中一同設定 Ingress。 web-service、recipe-service

• 定義應用程式對外的 port（Node 外、Cluster 內）
• 設定 Ingress 導引條件，放如 host1 引到 Service A 或 /api/v1 引到 Service B

套用至 minikube：

kubectl apply -f minikube/recipe-service.yml

測試¶

取得 Cluster Ingress address

$ kubectl get ingress
NAME              CLASS    HOSTS         ADDRESS        PORTS   AGE
web-api-ingress   <none>   example.org   192.168.64.2   80      96s

curl -H "Host: example.org" http://192.168.64.2

核心價值¶

上述範例可以透過 docker-compose 達成，但是 Kubernetes 不僅如此。

版本¶

當有新版本的應用程式需要部署時，Kubernetes 會先把新版本的 Pod 啟起來，等舊版本的 Pod 處理完請求時，取代之。

先把設定檔 web-deployment.yml 對 Container 的版本調整至 v2，再套用新的設定檔到 minikube。

--record=true 可以記錄本次指令到 revision，幫助未來退版確認版本

kubectl apply -f minikube/web-deployment.yml --record=true

Kubernetes 足夠聰明去判斷你改動了哪裡，然後作出調整。

現在來看看部署的過程吧。

-w 可以用來監控狀況，-l 篩選特定 label 的 Pod

$ kubectl get pods -w -l app=web-api
NAME                       READY   STATUS              RESTARTS   AGE
web-api-769dc9c8b7-5824q   1/1     Running             0          19h
web-api-769dc9c8b7-6x9bc   1/1     Terminating         0          19h
web-api-769dc9c8b7-hk2dp   1/1     Running             0          19h
web-api-d85b66d56-pkrv5    1/1     Running             0          3s
web-api-d85b66d56-bgw55    1/1     Running             0          2s
web-api-769dc9c8b7-hk2dp   1/1     Terminating         0          19h
web-api-d85b66d56-6qsp4    0/1     Pending             0          0s
web-api-d85b66d56-6qsp4    0/1     ContainerCreating   0          0s
web-api-d85b66d56-6qsp4    1/1     Running             0          2s
web-api-769dc9c8b7-5824q   1/1     Terminating         0          19h

你也可以看看有過哪些資源。

$ kubectl get rs -l app=web-api
NAME                 DESIRED   CURRENT   READY   AGE
web-api-769dc9c8b7   0         0         0       20h
web-api-d85b66d56    3         3         3       6m34s

退版時，先確認版本號碼：

$ kubectl rollout history deployment.v1.apps/web-api
REVISION  CHANGE-CAUSE
1         <none>
2         kubectl apply --filename=web-api-deployment.yml --record=true

退版：

$ kubectl rollout undo deployment.v1.apps/web-api \
  --to-revision=1

Scaling¶

手動增長到十個

$ kubectl scale deployment.apps/recipe-api --replicas=10
deployment.apps/recipe-api scaled
$ kubectl get deployment
NAME         READY   UP-TO-DATE   AVAILABLE   AGE
recipe-api   5/10    10           5           1m
web-api      3/3     3            3           1m

除了透過指令增減 Pod 數量，也可以改動 Deployment 檔，再引入。

在 scaling 的過程中，Kubernetes 會確定可以被引用才引用，移除時亦同。

這裡的 scaling 是動態調整的，而 docker-compose 是當初設定的數量後做啟動，並非 scaling。

除了手動增長減少，Kubernetes 也可以自動化：

• Horizontal Autoscaler 透過 CPU 或其他系統資源去增減 Pod。
• Cron Job 透過排程去增減 Pod。

Kubernetes 還有很多功能，我自己也才剛開始摸索，希望未來有人能深入瞭解並和大家分享！

Misc¶

• Live migration
• Retry strategy
• Chaos resiliency
• Data atomicity
• Dependency security
• Dependency upgrade

上述這些在本書中都有討論到，個人覺得也很有趣，有興趣的人都可以看看。
